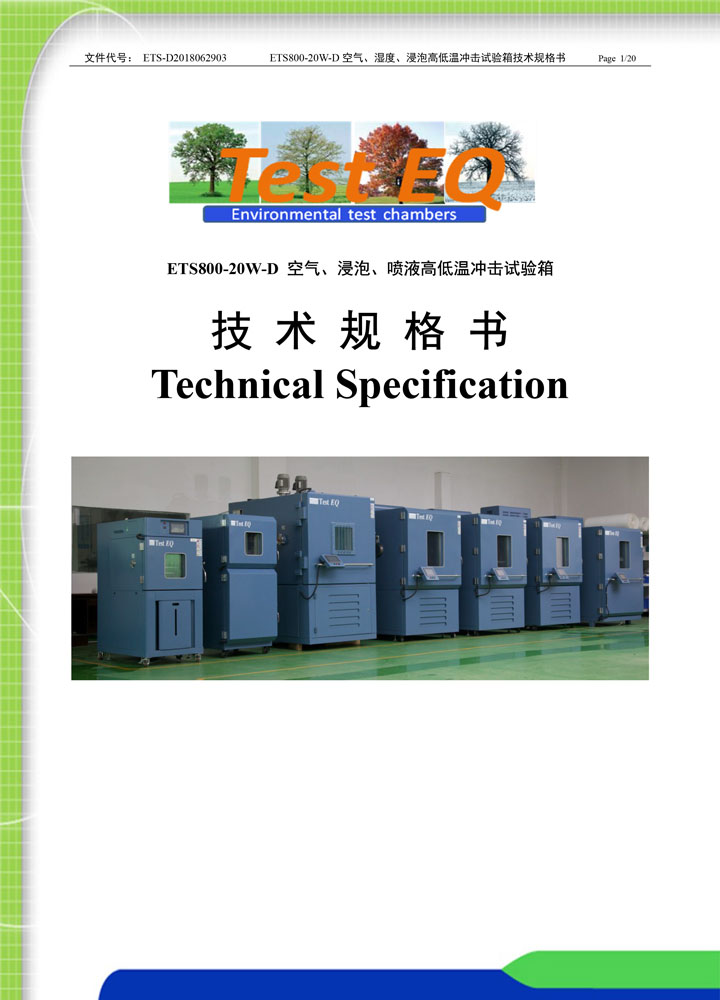

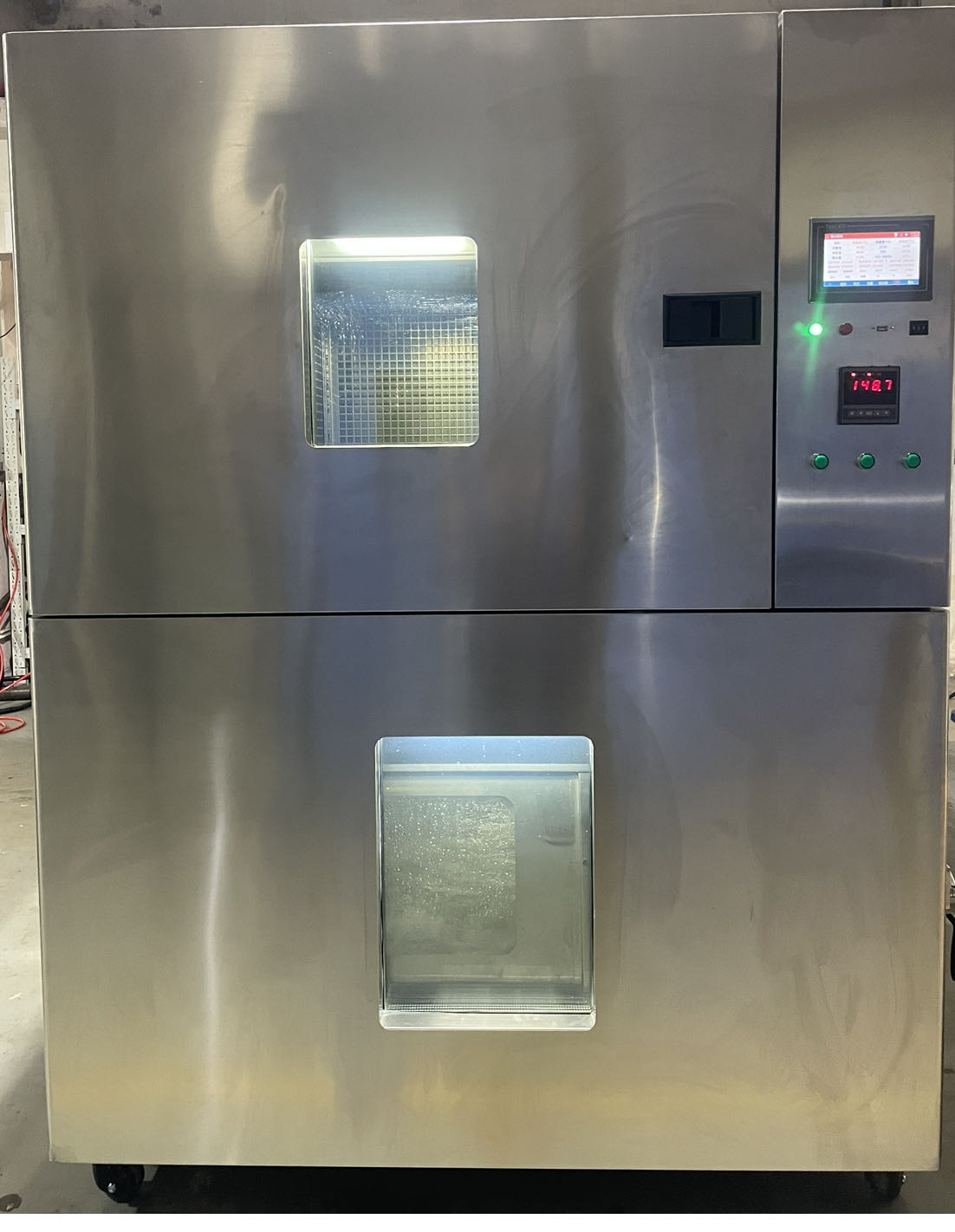

ETS800-20W-D 空气、浸泡、喷液高低温冲击试验箱
技 术 规 格 书
Technical Specification
1. 产品名称
名称:空气、浸泡、喷液高低温冲击试验箱
型号:ETS800-20W-D
功能:冰水冲击-水飞溅、冰水冲击-浸没
试验介质:可添加粉尘(如:亚利桑那粉尘等)、可溶物(如:氯化钠等)
2. 试样说明

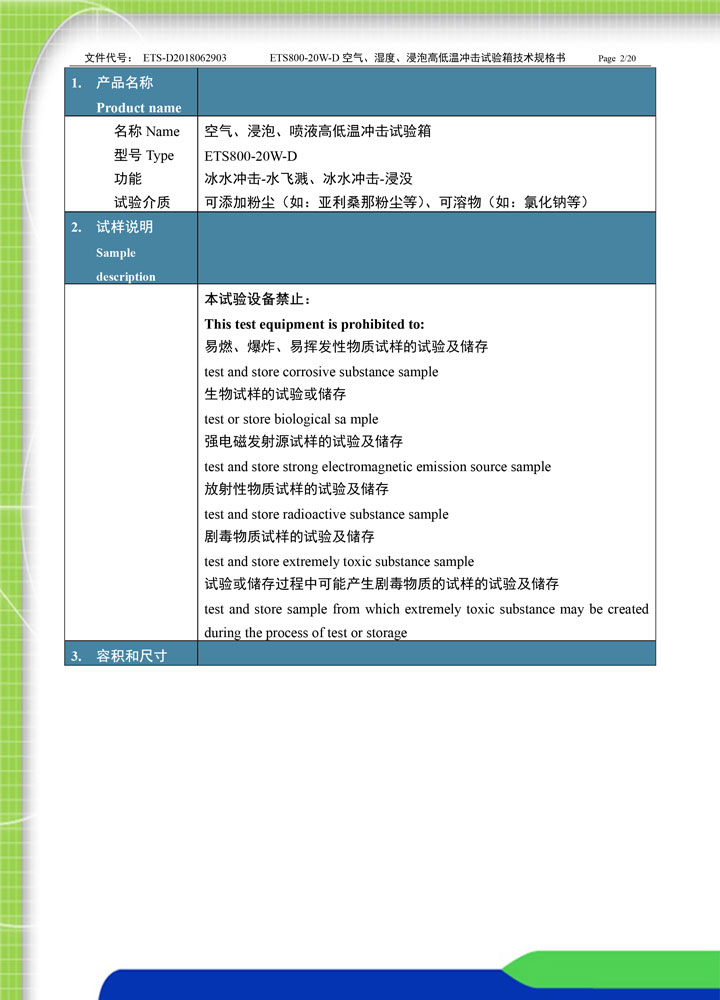

本试验设备禁止:
易燃、爆炸、易挥发性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存
放射性物质试样的试验及储存
剧毒物质试样的试验及储存
试验或储存过程中可能产生剧毒物质的试样的试验及储存
3. 容积和尺寸

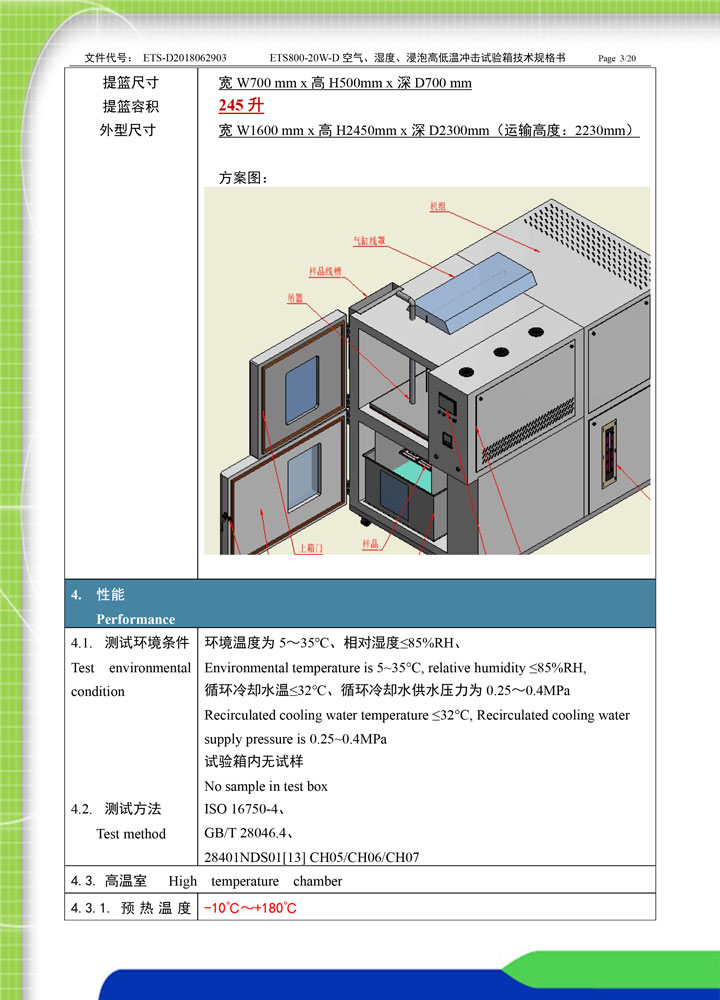

提篮尺寸:宽 700 mm x 高 500mm x 深 700 mm
提篮容积:245 升
外型尺寸:宽 1600 mm x 高 2450mm x 深 2300mm(运输高度:2230mm)
4. 性能
4.1. 测试环境条件:
环境温度为 5~35℃、相对湿度≤85%RH、
循环冷却水温≤32℃、循环冷却水供水压力为 0.25~0.4MPa
试验箱内无试样
4.2. 测试方法:
ISO 16750-4、GB/T 28046.4、28401NDS01[13] CH05/CH06/CH07
4.3. 高温室:

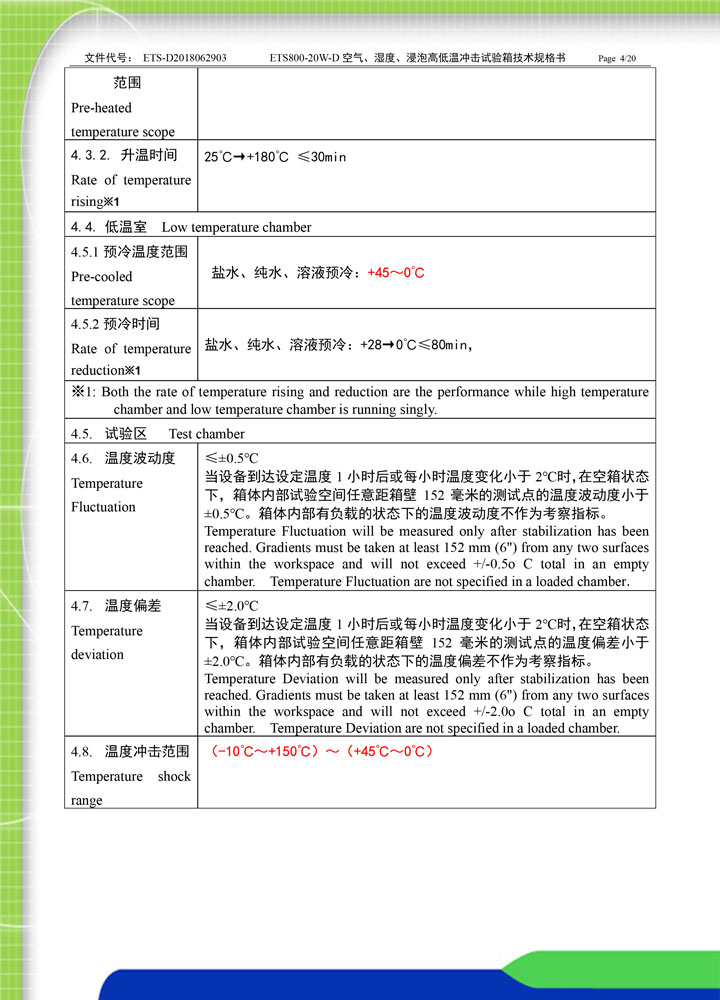

4.3.1. 预热温度范围:-10℃~+180℃
4.3.2. 升温时间:25℃→+180℃ ≤30min
4.4. 低温室
4.5.1 预冷温度范围:盐水、纯水、溶液预冷:+45~0℃
4.5.2 预冷时间:盐水、纯水、溶液预冷:+28→0℃≤80min
4.5. 试验区
4.6. 温度波动度:≤±0.5℃
当设备到达设定温度 1 小时后或每小时温度变化小于 2℃时,在空箱状态
下,箱体内部试验空间任意距箱壁 152 毫米的测试点的温度波动度小于
±0.5℃。箱体内部有负载的状态下的温度波动度不作为考察指标。
4.7. 温度偏差:≤±2.0℃
当设备到达设定温度 1 小时后或每小时温度变化小于 2℃时,在空箱状态
下,箱体内部试验空间任意距箱壁 152 毫米的测试点的温度偏差小于
±2.0℃。箱体内部有负载的状态下的温度偏差不作为考察指标。
4.8. 温度冲击范围:(-10℃~+150℃)~(+45℃~0℃)
4.9. 试验方法

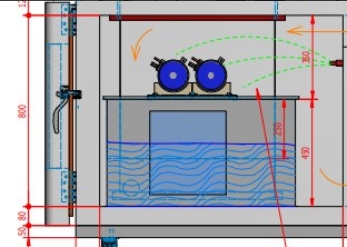

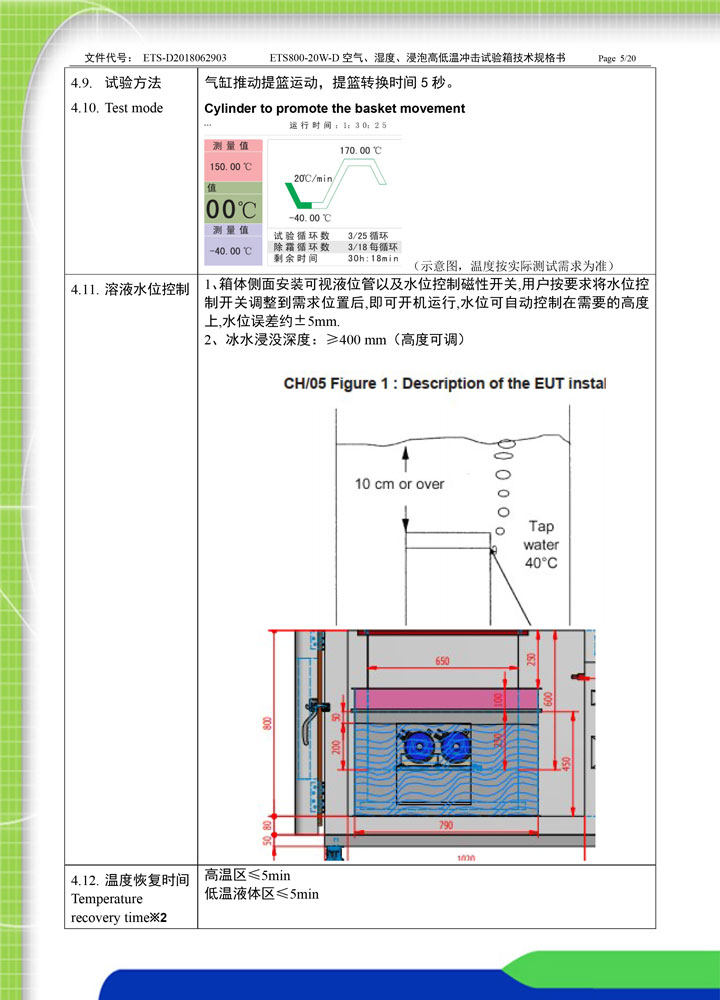

4.10. Test mode:气缸推动提篮运动,提篮转换时间 5 秒。
4.11. 溶液水位控制:1)、箱体侧面安装可视液位管以及水位控制磁性开关,用户按要求将水位控
制开关调整到需求位置后,即可开机运行,水位可自动控制在需要的高度
上,水位误差约±5mm. 2)、冰水浸没深度:≥400 mm(高度可调)
4.12. 温度恢复时间:高温区≤5min;低温液体区≤5min
4.13. 温度恢复条件:试样--60公斤
试验介质 高温空气曝露 低温曝露
空气/液体 +125℃:30 分钟(空气) 0℃:30 分钟(液体)

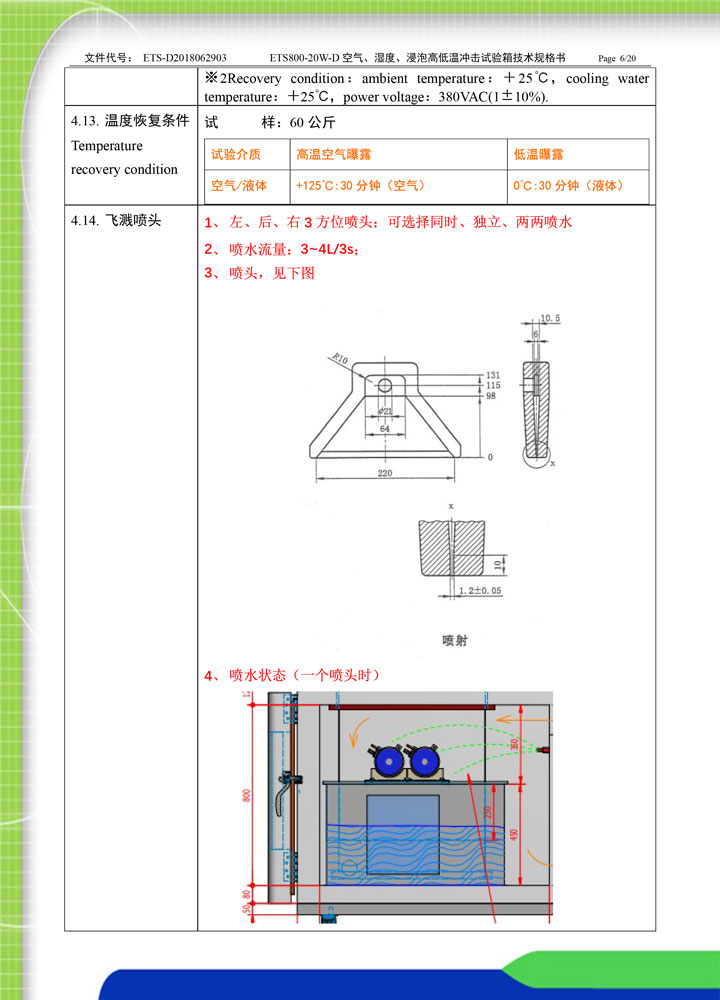

4.14. 飞溅喷头:1)、 左、后、右 3 方位喷头;可选择同时、独立、两两喷水
2)、 喷水流量:3~4L/3s;

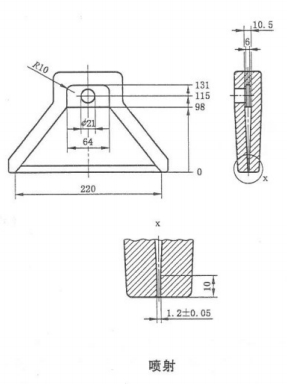

3)、 喷头,见下图
4)、 喷水状态(一个喷头时)

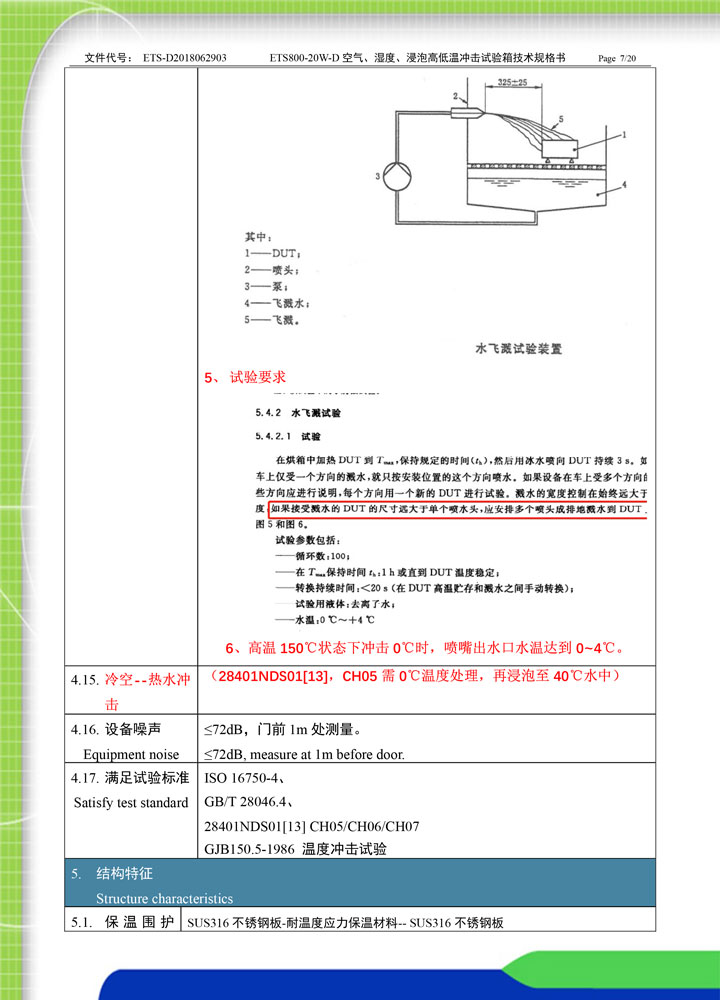

5)、高温 150℃状态下冲击 0℃时,喷嘴出水口水温达到 0~4℃。
4.15. 冷空--热水冲击:(28401NDS01[13],CH05 需 0℃温度处理,再浸泡至 40℃水中)
4.16. 设备噪声:≤72dB,门前 1m 处测量。
4.17. 满足试验标准:ISO 16750-4、GB/T 28046.4、28401NDS01[13] CH05/CH06/CH07 GJB150.5-1986 温度冲击试验

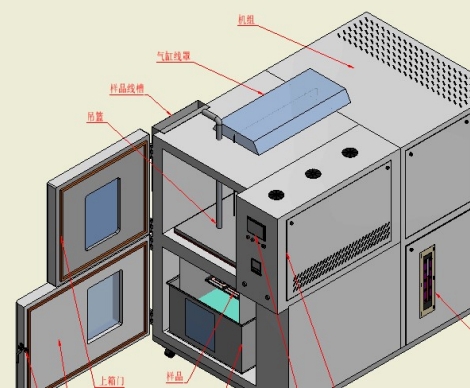

5. 结构特征
5.1. 保温围护结构:SUS316 不锈钢板-耐温度应力保温材料-- SUS316 不锈钢板
5.2. 空气调节通道:风机、加热器、蒸发器、排水装置

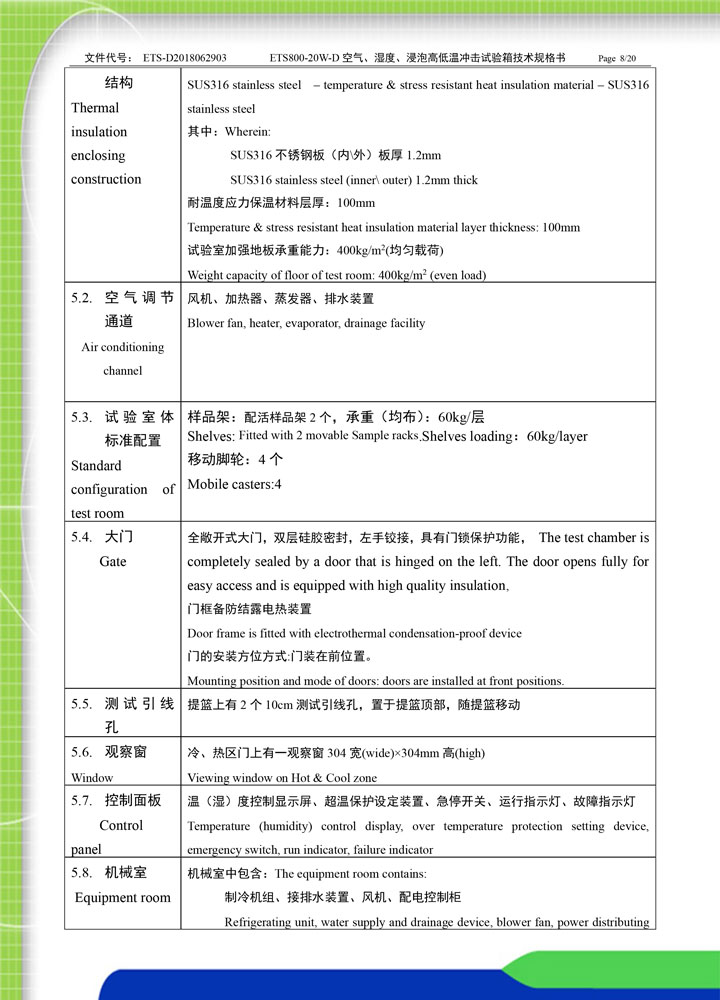

5.3. 试验室体标准配置:样品架:配活样品架2个,承重(均布):60kg/层,移动脚轮:4个
5.4. 大门:全敞开式大门,双层硅胶密封,左手铰接,具有门锁保护功能,门框备防结露电热装置门的安装方位方式:门装在前位置。
5.5. 测试引线孔:提篮上有 2 个 10cm 测试引线孔,置于提篮顶部,随提篮移动
5.6. 观察窗:冷、热区门上有一观察窗 304 宽(wide)×304mm 高(high)
5.7. 控制面板:温(湿)度控制显示屏、超温保护设定装置、急停开关、运行指示灯、故障指示灯
5.8. 机械室:机械室中包含: 制冷机组、接排水装置、风机、配电控制柜

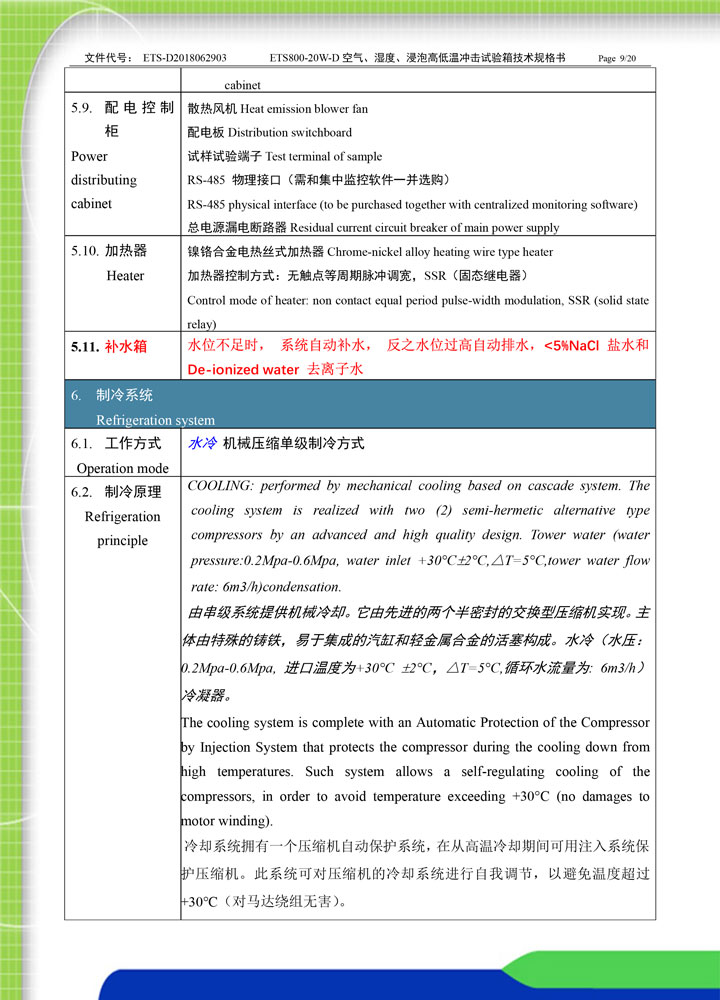

5.9. 配电控制柜:散热风机、配电板、试样试验端子、RS-485 物理接口(需和集中监控软件一并选购)
RS-485、总电源漏电断路器
5.10. 加热器:镍铬合金电热丝式加热器;加热器控制方式:无触点等周期脉冲调宽,SSR(固态继电器)
5.11. 补水箱:水位不足时, 系统自动补水, 反之水位过高自动排水,<5%NaCl 盐水和De-ionized water 去离子水
6. 制冷系统
6.1. 工作方式:水冷 机械压缩单级制冷方式

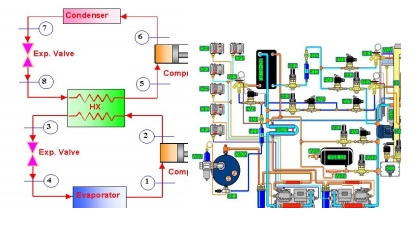

6.2. 制冷原理:由串级系统提供机械冷却。它由先进的两个半密封的交换型压缩机实现。主体由特殊的铸铁,易于集成的汽缸和轻金属合金的活塞构成。水冷(水压:0.2Mpa-0.6Mpa, 进口温度为+30°C 2°C,△T=5°C,循环水流量为: 6m3/h)冷凝器。冷却系统拥有一个压缩机自动保护系统,在从高温冷却期间可用注入系统保护压缩机。此系统可对压缩机的冷却系统进行自我调节,以避免温度超过+30°C(对马达绕组无害)。

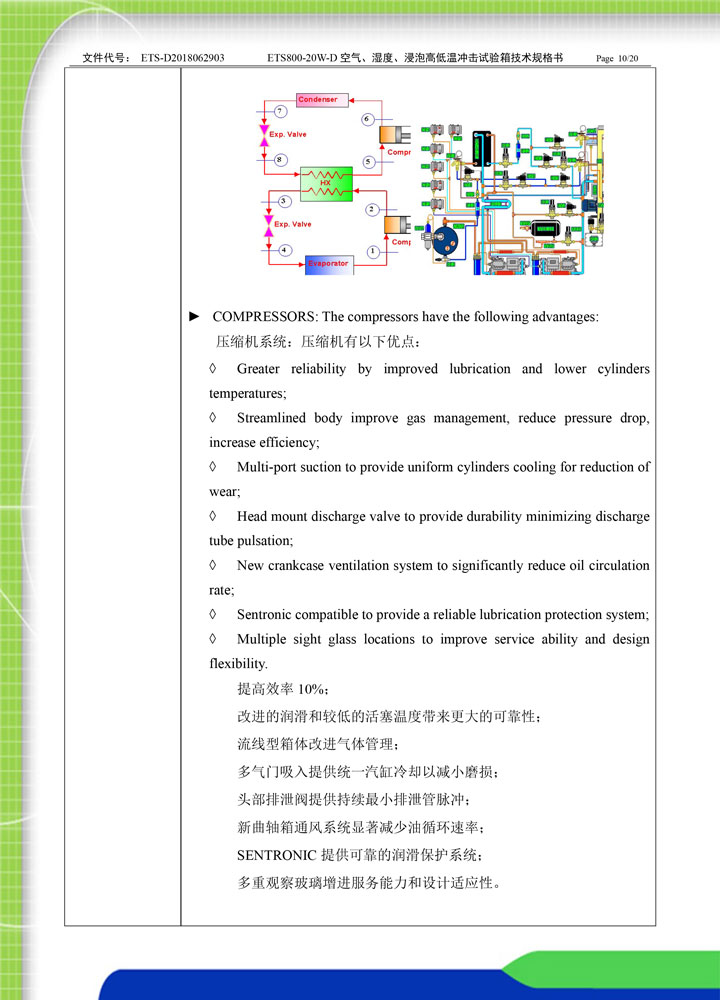

压缩机系统:压缩机有以下优点:
提高效率 10%;
改进的润滑和较低的活塞温度带来更大的可靠性;
流线型箱体改进气体管理;
多气门吸入提供统一汽缸冷却以减小磨损;
头部排泄阀提供持续最小排泄管脉冲;
新曲轴箱通风系统显著减少油循环速率;
SENTRONIC 提供可靠的润滑保护系统;
多重观察玻璃增进服务能力和设计适应性。
该压缩机具有容易读取的高/低压表。同时具有压力保护装置和冷却装置。
6.3. 制冷压缩机:涡旋式压缩机
6.4. 蒸发器:翅片式换热器(兼做除湿器)
6.5. 冷凝器:板式换热器
6.6. 节流装置:热力膨胀阀

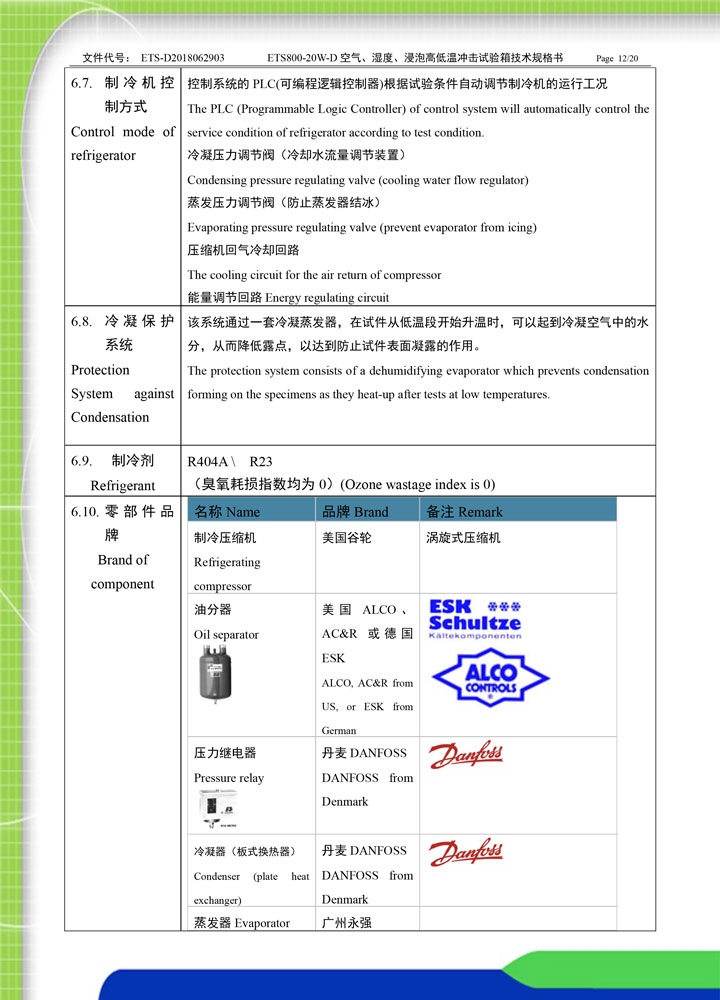

6.7. 制冷机控制方式:控制系统的 PLC(可编程逻辑控制器)根据试验条件自动调节制冷机的运行工况;冷凝压力调节阀(冷却水流量调节装置);蒸发压力调节阀(防止蒸发器结冰),压缩机回气冷却回路,能量调节回路
6.8. 冷凝保护系统:该系统通过一套冷凝蒸发器,在试件从低温段开始升温时,可以起到冷凝空气中的水分,从而降低露点,以达到防止试件表面凝露的作用。
6.9. 制冷剂:R404A \ R23 (臭氧耗损指数均为 0)

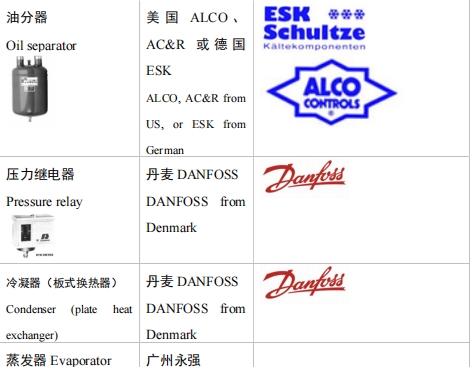

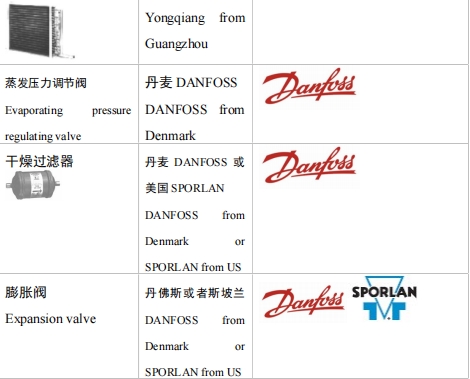

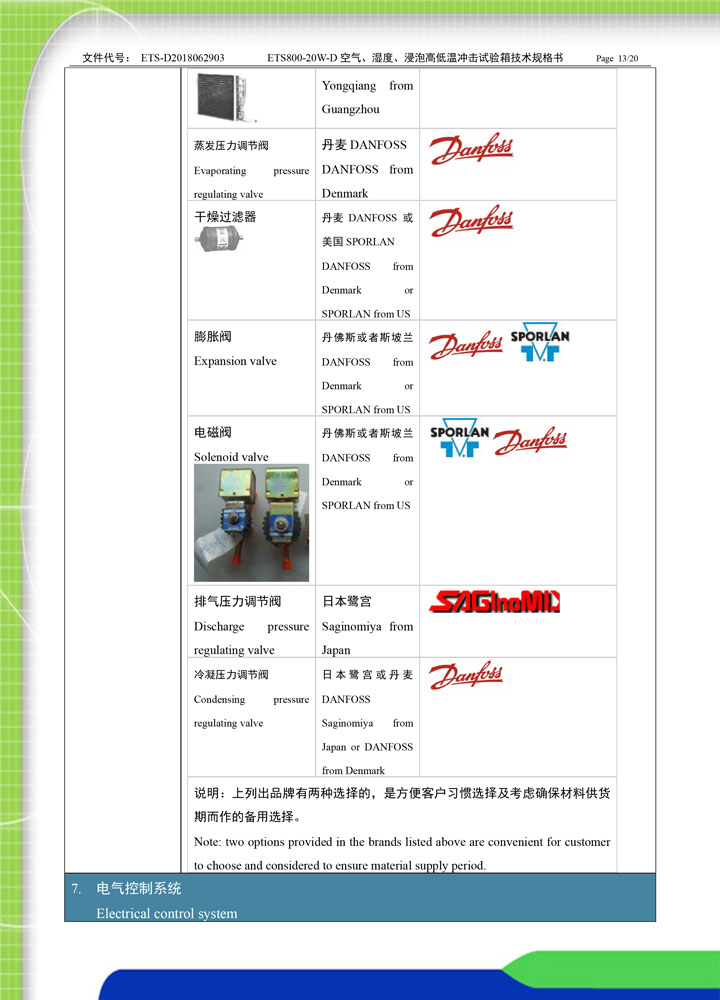

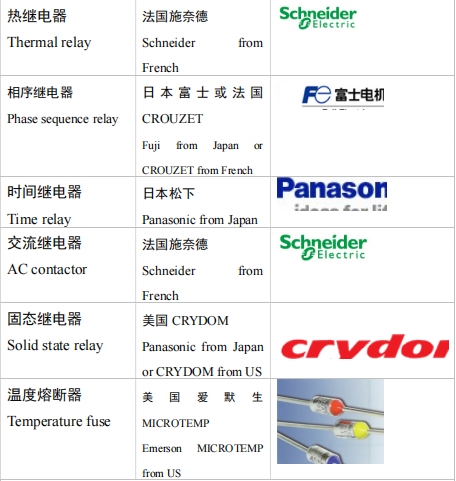

6.10. 零部件品牌(只列出部分零件品牌,具体请联系网页电话确认):
7. 电气控制系统

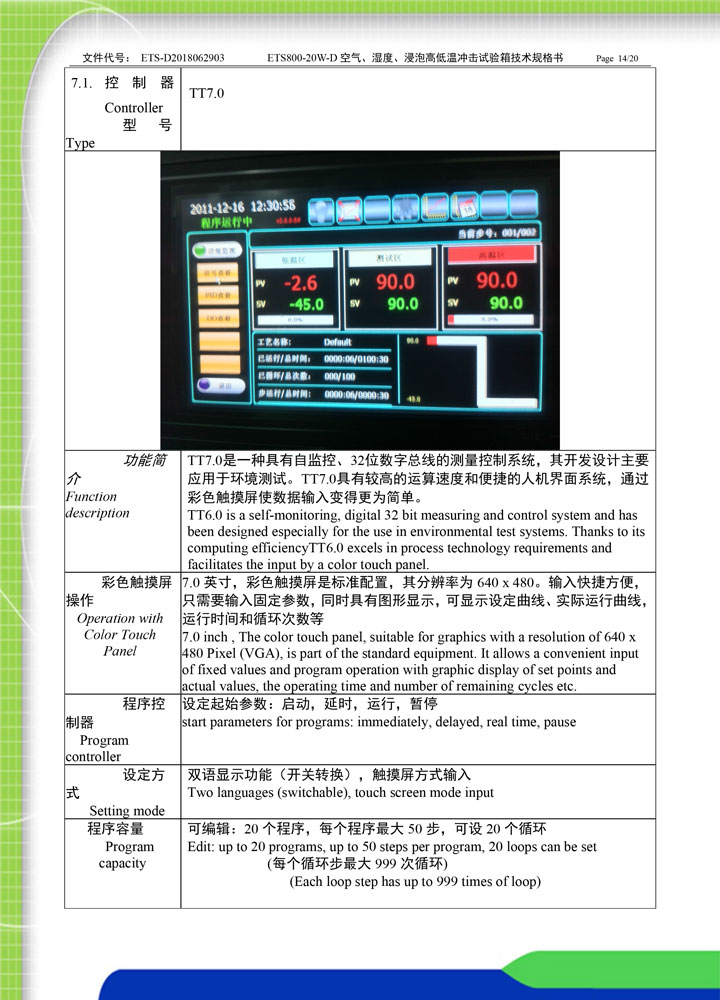

7.1. 控制器型号:TT7.0
功能简介:TT7.0是一种具有自监控、32位数字总线的测量控制系统,其开发设计主要应用于环境测试。TT7.0具有较高的运算速度和便捷的人机界面系统,通过彩色触摸屏使数据输入变得更为简单。

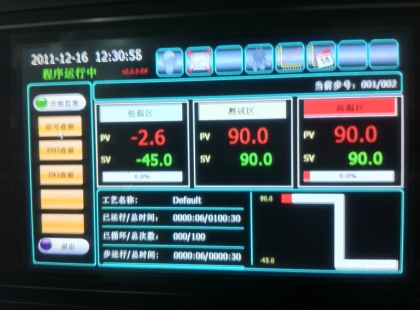

彩色触摸屏操作:7.0 英寸,彩色触摸屏是标准配置,其分辨率为 640 x 480。输入快捷方便,只需要输入固定参数,同时具有图形显示,可显示设定曲线、实际运行曲线,运行时间和循环次数等
程序控制器:设定起始参数:启动,延时,运行,暂停
设定方式:双语显示功能(开关转换),触摸屏方式输入
程序容量:可编辑:20 个程序,每个程序最大 50 步,可设 20 个循环(每个循环步最大 999 次循环)
设定范围:温度:根据设备的温度工作范围调整(上限+5℃,下限-5℃) ;湿度:0-100%RH;(如设备具有湿度功能)
显示分辨率:温度 0.1℃;时间 0.1 分钟;湿度 0.1%RH(如设备具有湿度功能)
输入:热电偶(铂电阻/电压/电流等,根据设备需要)
极限值监控系统:温、湿度保护
诊断系统:显示运行时间及错误信息

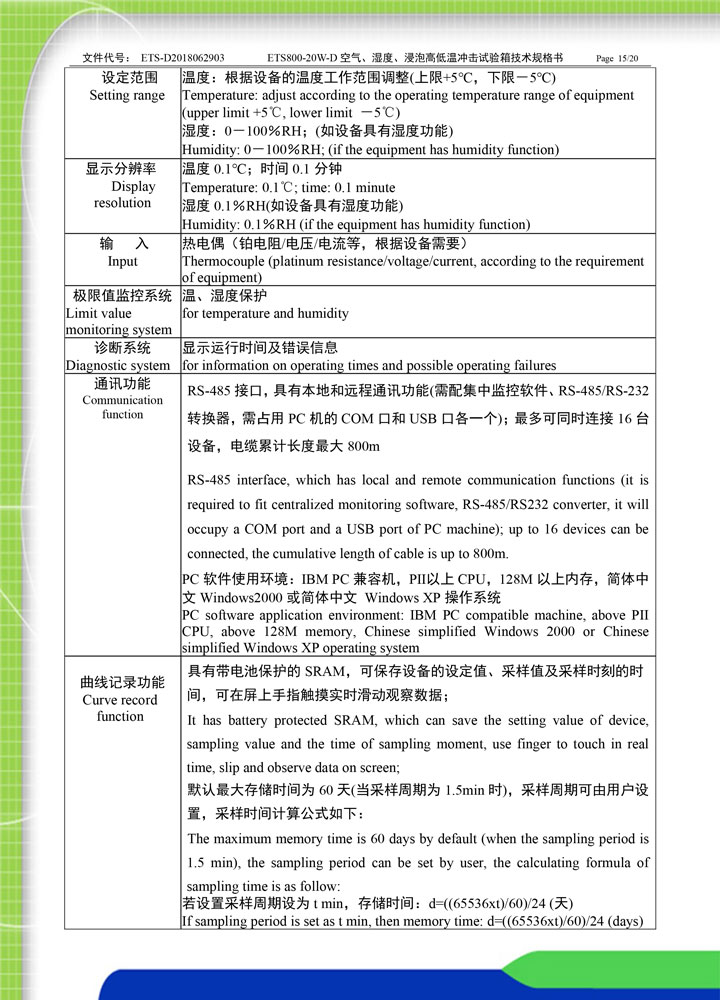

通讯功能:RS-485 接口,具有本地和远程通讯功能(需配集中监控软件、RS-485/RS-232转换器,需占用 PC 机的 COM 口和 USB 口各一个);最多可同时连接 16 台设备,电缆累计长度最大 800m。PC 软件使用环境:IBM PC 兼容机,PⅡ以上 CPU,128M 以上内存,简体中
文 Windows2000 或简体中文 Windows XP 操作系统PC software application environment: IBM PC compatib
曲线记录功能:具有带电池保护的 SRAM,可保存设备的设定值、采样值及采样时刻的时间,可在屏上手指触摸实时滑动观察数据;默认最大存储时间为 60 天(当采样周期为 1.5min 时),采样周期可由用户设置,采样时间计算公式如下:若设置采样周期设为 t min,存储时间:d=((65536xt)/60)/24 (天)

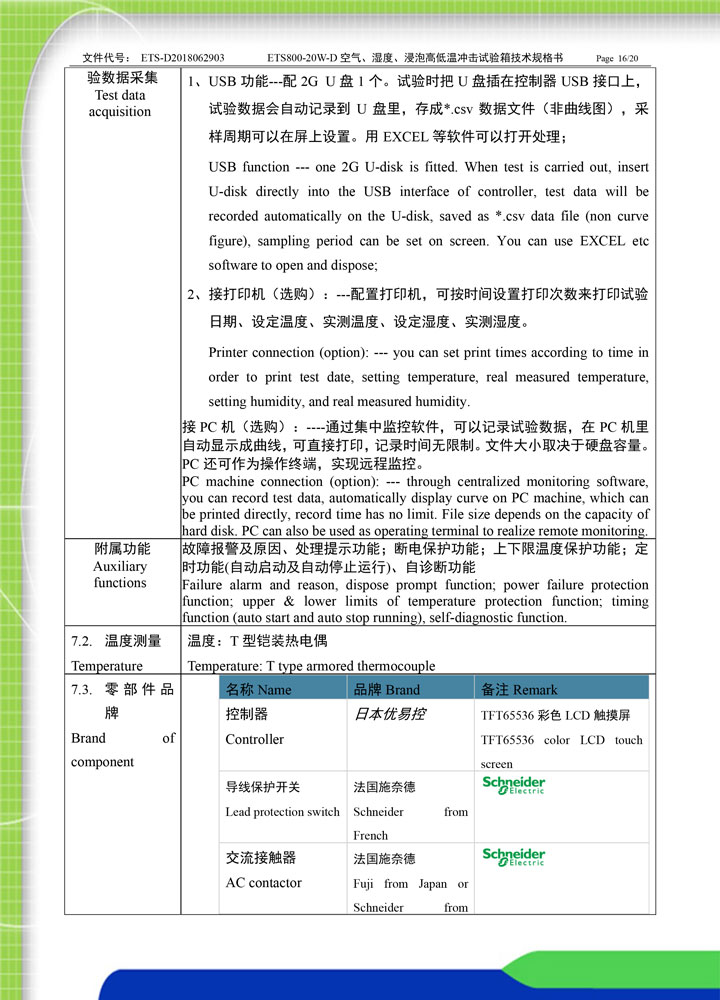

验数据采集:1、USB 功能---配 2G U 盘 1 个。试验时把 U 盘插在控制器 USB 接口上,试验数据会自动记录到 U 盘里,存成*.csv 数据文件(非曲线图),采样周期可以在屏上设置。用 EXCEL 等软件可以打开处理;2、接打印机(选购):---配置打印机,可按时间设置打印次数来打印试验日期、设定温度、实测温度、设定湿度、实测湿度。接 PC 机(选购):----通过集中监控软件,可以记录试验数据,在 PC 机里自动显示成曲线,可直接打印,记录时间无限制。文件大小取决于硬盘容量。PC 还可作为操作终端,实现远程监控。
附属功能:故障报警及原因、处理提示功能;断电保护功能;上下限温度保护功能;定时功能(自动启动及自动停止运行)、自诊断功能
7.2. 温度测量:温度:T 型铠装热电偶

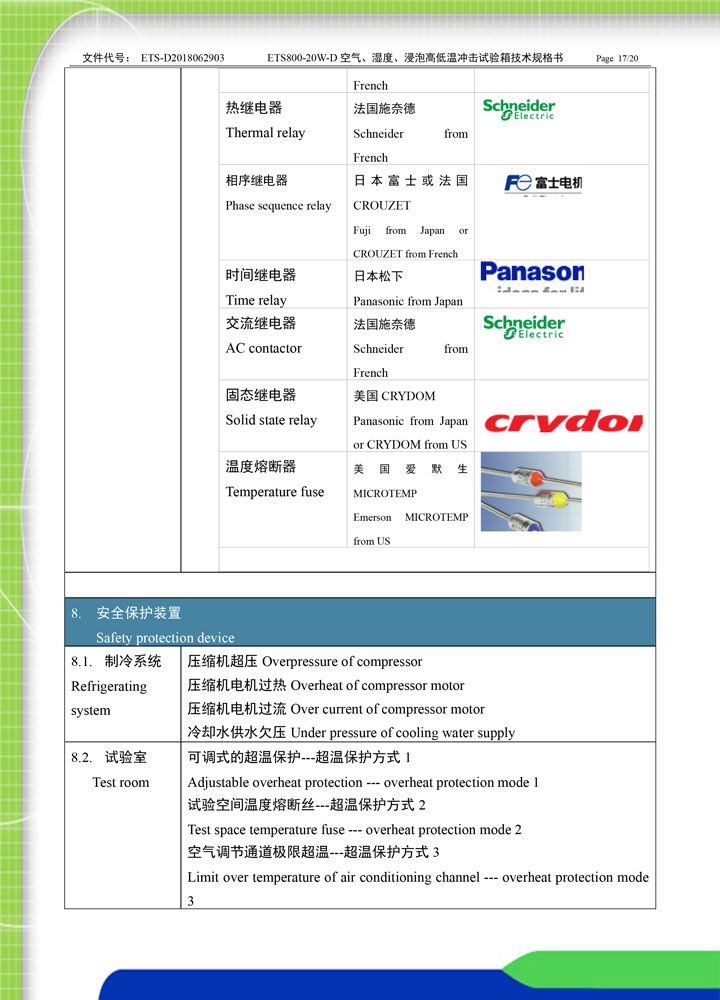

7.3. 零部件品牌(只列出部分零件品牌):
8. 安全保护装置
8.1. 制冷系统:压缩机超压、压缩机电机过热、压缩机电机过流、冷却水供水欠压
8.2. 试验室:可调式的超温保护---超温保护方式 1;试验空间温度熔断丝---超温保护方式 2;空气调节通道极限超温---超温保护方式 3;控制器设定超温停机报警---超温保护方式 4;可从内部打开大门的安全门锁;风机电机过热

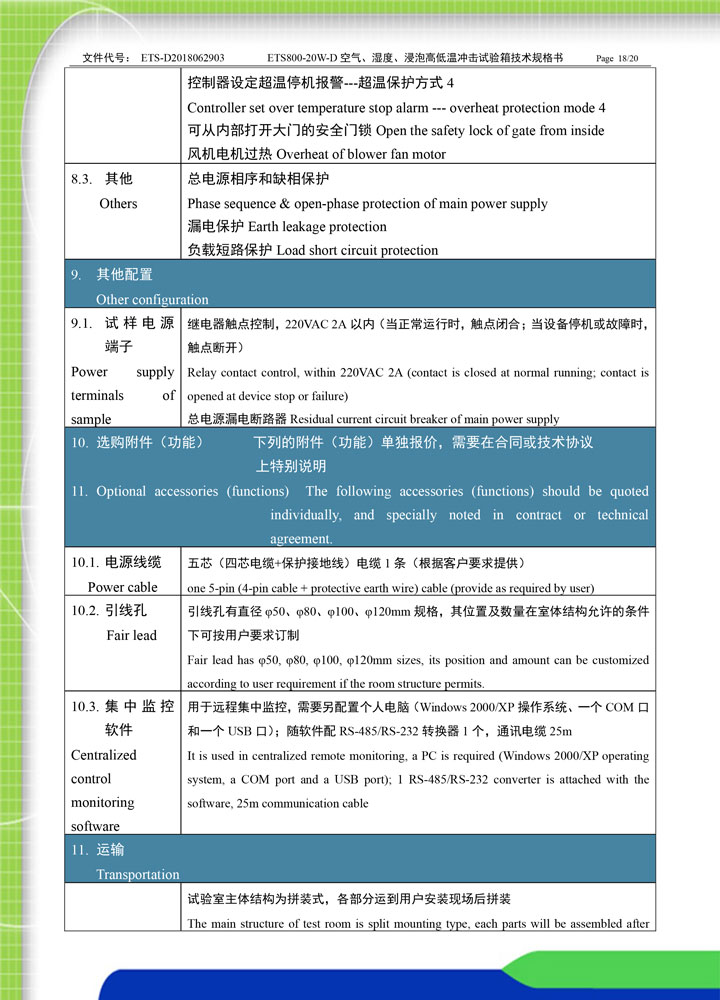

8.3. 其他:总电源相序和缺相保护;漏电保护;负载短路保护
9. 其他配置
9.1. 试样电源端子:继电器触点控制,220VAC 2A 以内(当正常运行时,触点闭合;当设备停机或故障时,触点断开);总电源漏电断路器
10. 选购附件
下列的附件(功能)单独报价,需要在合同或技术协议上特别说明
10.1. 电源线缆:五芯(四芯电缆+保护接地线)电缆 1 条(根据客户要求提供)
10.2. 引线孔:引线孔有直径 φ50、φ80、φ100、φ120mm 规格,其位置及数量在室体结构允许的条件下可按用户要求订制
10.3. 集中监控软件:用于远程集中监控,需要另配置个人电脑(Windows 2000/XP 操作系统、一个 COM 口和一个 USB 口);随软件配 RS-485/RS-232 转换器 1 个,通讯电缆 25m
11. 运输
试验室主体结构为拼装式,各部分运到用户安装现场后拼装;制冷系统与空气调节通道作为单独整体运输;最大运输单件尺寸(不含包装):W1680 x H2030 x D2400 mm
12. 使用条件:由用户保证下列各项条件
12.1. 场地:地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘;附近没有强电磁辐射源;设备附近备有排水地漏(距离制冷机组 2 米以内);场地地面承重能力:不小于 300kg/m2 ;设备周围留有适当的维护空间
12.2. 环境条件:温度:5℃~35℃;相对湿度:≤ 85%RH;气压:86~106kpa

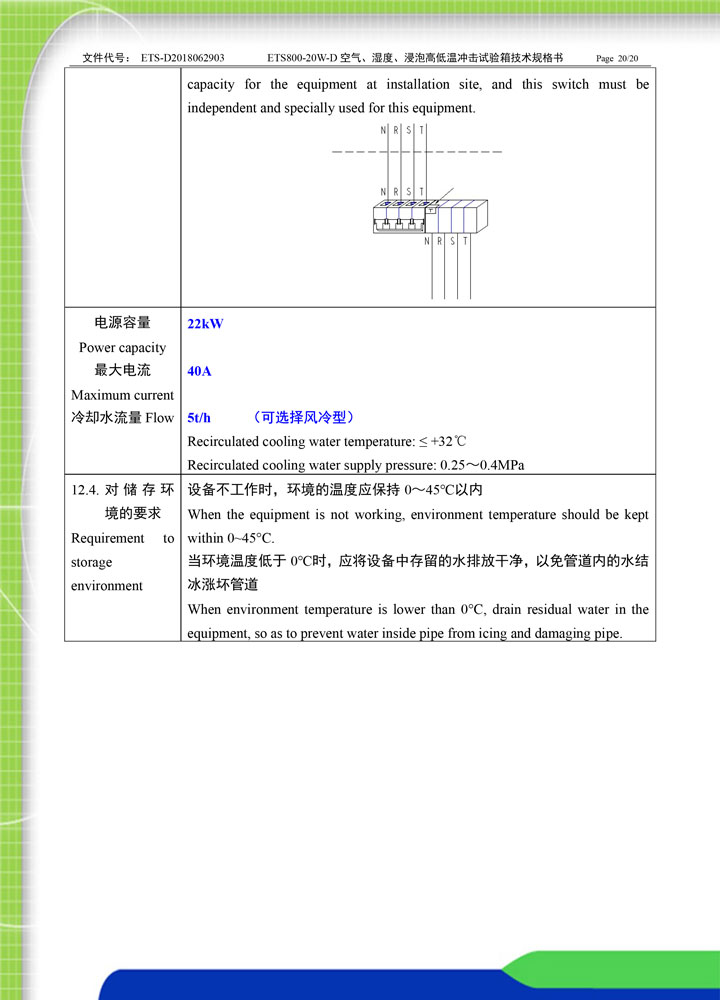

12.3. 电源:AC380V 三相四线+保护地线;电压允许波动范围:AC(1±10%)380V;频率允许波动范围:(1±1%)50Hz;保护地线接地电阻小于 4Ω;TN-S 方式供电或 TT 方式供电;要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立专门供本设备使用
电源容量:22kW
最大电流:40A
冷却水流量:5t/h(可选择风冷型)
12.4. 对储存环境的要求:设备不工作时,环境的温度应保持 0~45℃以内;当环境温度低于 0℃时,应将设备中存留的水排放干净,以免管道内的水结冰涨坏管道
