LIV光谱/功率积分测试,FF远场性能测试(蓝菲光学解决方案)
蓝菲光学凭借其近40年的经验,在传统电光源测量系统的基础上,推出了VCSEL LIVT型号 VCSEL LIVT测试系统,是行业内研发测试,质量检查,生产测试的理想测试方案。

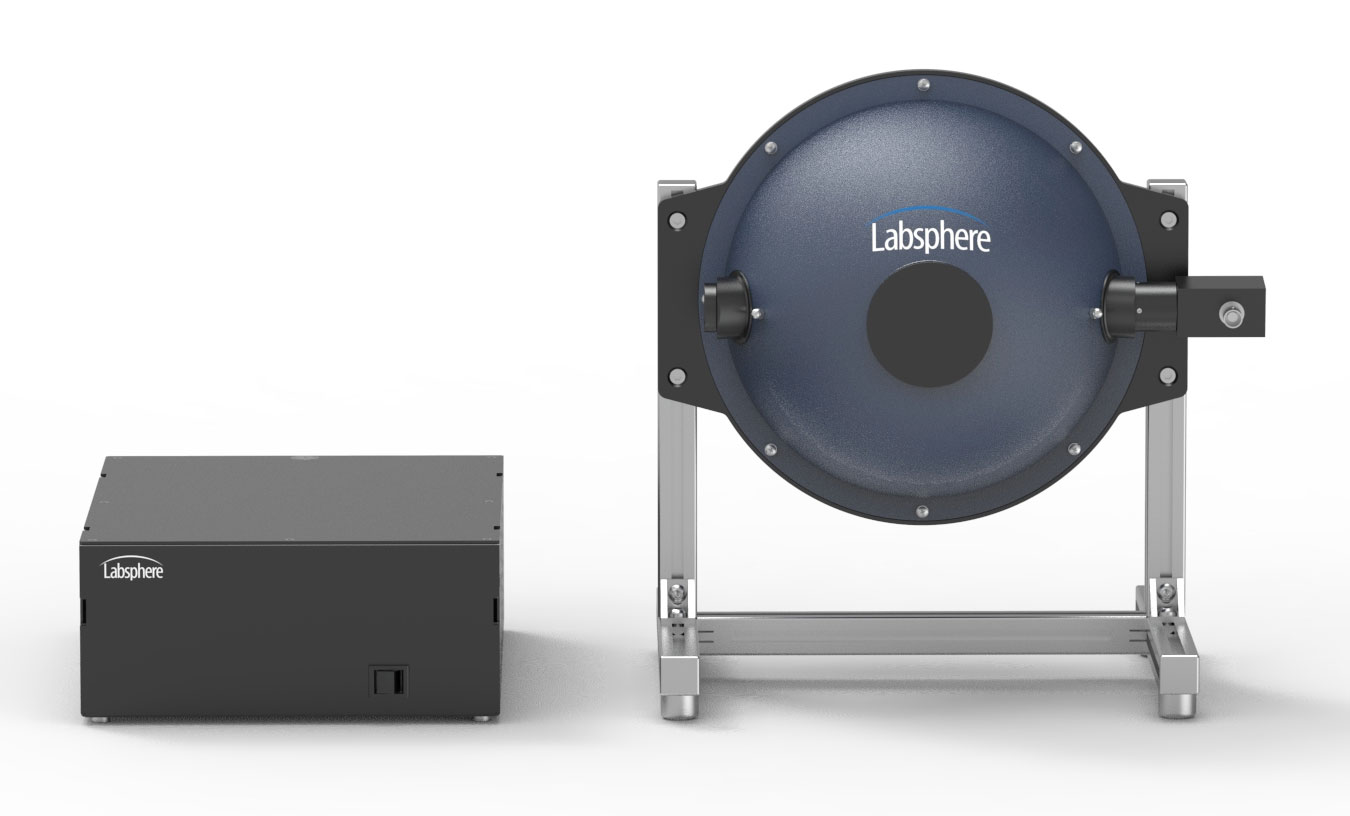

蓝菲光学VCSEL LIVT测试系统使用独有的Spectralon 、Permaflect或Spectraflect积分球对器件发光进行收集。该材料对紫外-可见-红外范围内的光都具有极高的光谱反射率,可分别满足研发端和产线段对高低温度测试和产线端设备免维护性的要求。此外,通过选择不同尺寸的积分球,可以满足从毫瓦到千瓦量级的激光功率测试。
用户可根据需要选择不同尺寸和功率的温度控制器,并将待测器件置于温度控制器上以保证待测器件工作在理想的温度。系统搭配的高速探测器可精准并快速的采集 VCSEL发出的脉冲光,并依据用户设置的测试方法完成完整的LIVT测试。
产品特点:
- 精准,快速,便捷的自动化LIVT测试
- 经溯源至NIST稳定准确的940nm标准光源校正
- 高稳定性高分辨率光谱分析仪(光谱分辨率最高达0.1-0.16nm)
- 独有的Spectralon材料,耐温400度
- 精准快速的温度控制
- 精确快速的数据采集(最高200KHz)
- 用户自定义驱动方式(如:脉宽,周期等)

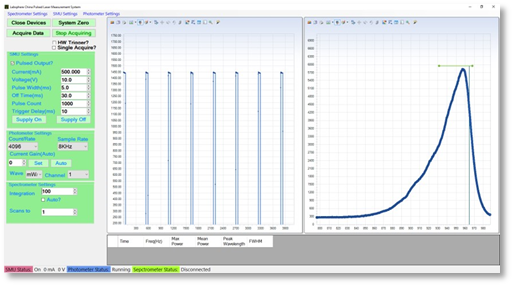

- 强大的软件功能,可记录LIVT曲线和T-W(温度-波长漂移)曲线
测试设置和参数:
VCSEL LIVT 设置 数据输出
驱动电流/电压大小 光谱峰值
扫描脉冲宽度/占空比 光谱宽度(FWHM)
扫描脉冲数量 平均功率/峰值功率
温度范围 LIV关系
采样频率 T-W关系
规格参数
型号 (VCSEL光学测量系统 ) CSTM-VCSEL-PW-060-LIVT
积分球内部涂层 Spectralon/Spectraflect/Permaflect
积分球尺寸(英寸) 6 (可定制)
入光口径(英寸) 1.5 (可定制)
光谱仪波长范围(nm) 800-980
光谱仪分辨率FWHM(nm) 0.1-0.16nm
光谱仪波长探测精度(nm) ±0.1nm
最大采样频率 200KHz
功率探测范围(Spectralon) @940nm 1mW ~ 200W
高速探测器线性度 0.5%
高速探测器测试精度 ±1%
高速探测器有效读数 5位
VCSEL温控范围(℃) 1-85
VCSEL温控精度(℃) ±0.1
