以精确和可重现的方法测试VCSEL和激光器
特点:
- 积分球内部使用Spectraflect®或 Spectralon® 涂料,可以降低激光方向对测试带来的影响
- 坚固的光纤安装端口
- 3种积分球尺寸可选:2,4,6英寸可选
- 3种探测器可选:Silicon (Si), InGaAs (IN)
- 可为光纤或者光谱仪预留出安装端口
- 校准结果可溯源至NIST
适于测量:
- VCSEL
- 激光
- 激光二极管
- 激光二极管组件
- 发散的单色光源
- 脉冲激光功率
蓝菲光学激光功率测量系统(LPMS)系列确保了以精确和可重现的方法测定被校准或发散的激光或激光二极管。LPMS积分球专门设计用于激光,是测量光辐射束总功率的理想选择。由于积分球独特的几何结构,激光束功率测量不受激光束偏振及校准的影响。伴随积分球总处理能力产生的衰减也缓和了探测器的饱和。该系统可使用开放端口,或可安装激光二极管模块或缩孔器的光纤适配器。
该系统可为350到1700nm波长区域内的激光提供光功率从几nW到几百W的激光功率测量。针对一些特殊的应用,我们亦可通过增加ND滤波片进行衰减。该系统的校准可溯源至国家标准技术研究所(NIST)。
积分球结构独特,灵活且准确:内部涂层可选,带有两个探测器口,可测波长从250nm~20microns。直径为2、4、6英寸的积分球的涂层使用了蓝菲光学的Spectraflect®或Infragold®,或由我公司的高度漫反射材料Spectralon®制成。这些漫反射内层既经久耐用又能长期保持高稳定性,所以确保了精确的光积分。
辐射光束从入射口投射到积分球内,与积分球入口呈45°角处有一个探测器,可以限制探测器视场角,在不影响测试精度的情况下可以收集高度分散的光源。该系统可以测试波长范围从350~1700nm、功率从几nW到几百瓦范围的激光,测试结果可溯源至NIST。
每套系统由激光功率积分球、灯杆和灯杆支架及基础组件、探测器组件及多波段校准系统组成。第二个探测器开口方便用户灵活地安装一个额外的探测器组件或光谱仪,以分析较宽灵敏度的激光或分析光谱特性。

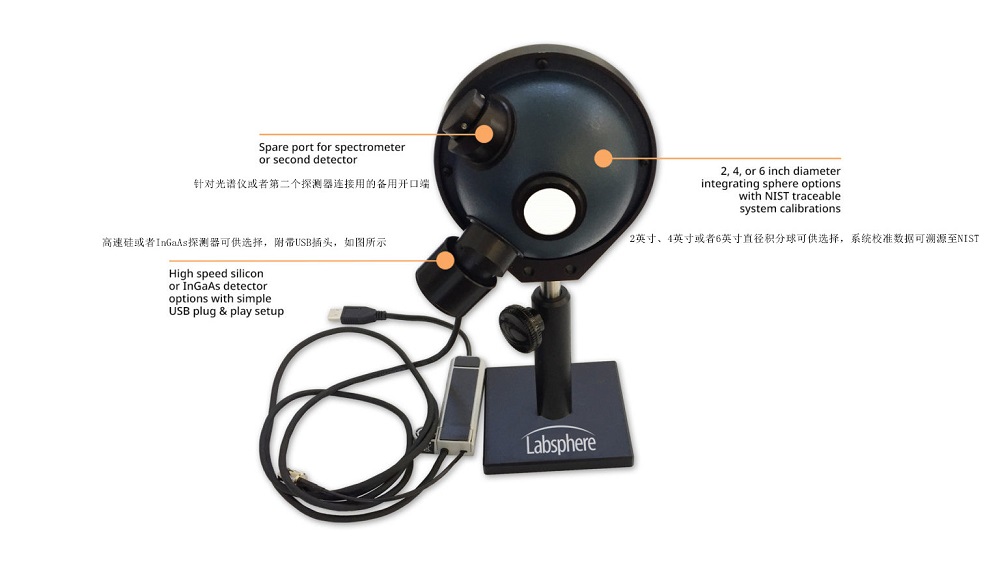

成套系统视图如下:

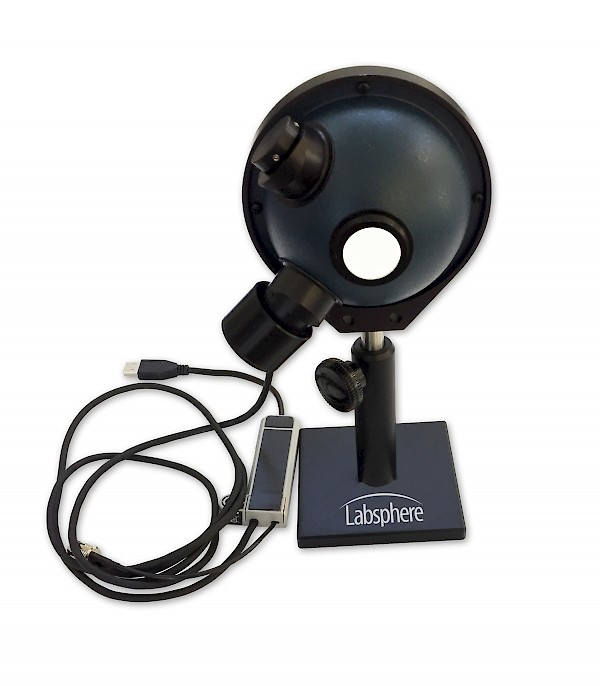

激光功率测量系统(产品手册 & 产品数据 获取方式:134 8080 7445(廖生)邮箱:liaojh@sz-sprint.com)
Labsphere(蓝菲光学)激光功率测量系统(LPMS)系列确保了以精确和可重现的方法测定被校准或发散的激光或激光二极管。LPMS积分球专门设计用于激光,是测量光辐射束总功率的理想选择。由于积分球独特的几何结构,激光束功率测量不受激光束偏振及校准的影响。伴随积分球总处理能力产生的衰减也缓和了探测器的饱和。该系统可使用开放端口,或可安装激光二极管模块或缩孔器的光纤适配器。每套系统由激光功率积分球、灯杆和灯杆支架及基础组件、探测器组件及多波段校准系统组成。第二个探测器开口方便用户灵活地安装一个额外的探测器组件或光谱仪,以分析较宽灵敏度的激光或分析光谱特性。
非水冷式激光功率积分球
独立的光学测量方式,Labsphere的激光功率测量积分球可以理想地收集高度发散光源如激光二极管及平行光束的总辐射功率,用户不需要经过复杂地激光定位及校准便可快速简便地实现精确的、可重复性的测量,使用衰减滤光片可以消除偏振效应。水冷激光功率测量积分球有3种尺寸规格,可以测量高功率脉冲及连续输出激光器的功率,具有高漫反射率的镀金涂层Infragold可应用在700nm~20μm波长范围。水冷设计能承受最大功率为2 kw/cm2(在10.6 µm内每秒连续输出)同时能最大程度地减少非水冷积分球功率的自激发。
